Hướng Dẫn Điều Khiển Analog Speed Dome Bằng Giao Thức Pelco-D/P

Hướng Dẫn Điều Khiển Analog Speed Dome Bằng Giao Thức Pelco-D/P

Chuẩn Bị:

• Analog Speed Dome
• DVR
• Cáp đồng trục
• Cáp RS-485

1. Kết nối DVR và Analog Speed Dome

1.1.Cắm nguồn camera Analog Speed Dome

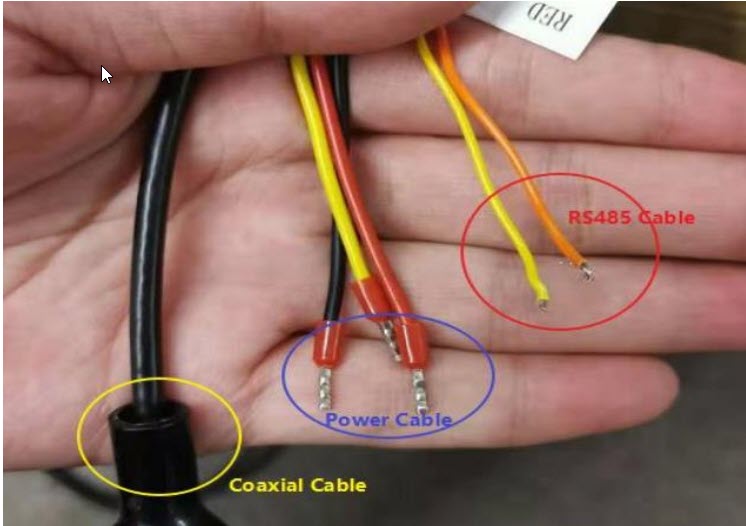

• Các đầu dây của Analog Speed Dome (gọi tắt là Speed Dome trong các nội dung tiếp theo) thể hiện trong hình 1-1, nó bao gồm 3 loại cáp: cáp đồng trục, cáp nguồn và cáp RS-485 (cho điều khiển PTZ)

• Kết nối cáp nguồn của Speed Dome và bộ chuyển đổi nguồn tương ứng, như hình 1-2 Chú ý: Cáp màu đỏ là cáp dương và màu đen là cáp âm, màu vàng là dây tiếp địa (không cần kết nối), cáp nguồn của Speed Dome là tự thích nghi nên không cần quan tâm đến thứ tự kết nối

1.2.Kết nối camera và cáp đồng trục

• Bật nguồn DVR, kết nối Speed Dome vào DVR bằng dây cáp đồng trục. Sau đó bản có thể xem trực tiếp hình ảnh của Speed Dome trên DVR như hình 1-3

1.3.Kết nối cáp RS-485 và Speed Dome

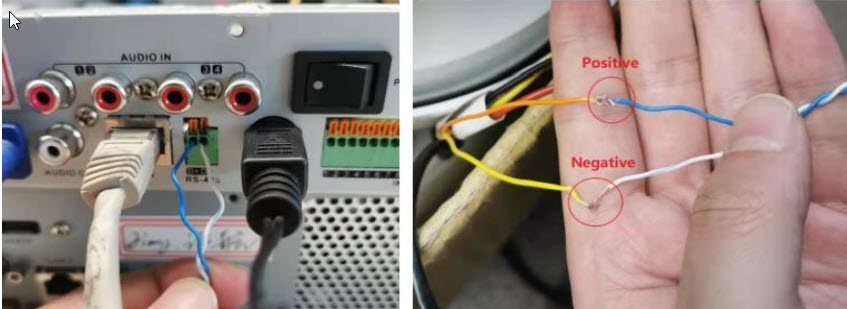

•  Cáp RS-485 có 2 dây tín hiệu trong cáp UTP, nên kết nối đầu dây RS-485 của Speed ome và cổng RS-485 của DVR, như hình 1-4 Cáp RS-485 có thứ tự phân cực, khác với kết nối cáp nguồn

2. Cấu hình thông số

2.1.Cấu hình thông số Speed Dome

• Cấu hình tham số chính của Speed Dome là Baud rate và Address, bạn có thể cấu hình trong menu OSD của Speed Dome.

2.1.1 Gọi menu OSD của Speed Dome

• Bạn có thể gọi menu OSD của Speed Dome bằng thanh Menu hoặc preset 95
• Bước 1: Click chọn biểu tượng PTZ Control trên giao diện xem trực tiếp của DVR, sau đó vào giao diện điều khiển PTZ như hình 2-1.

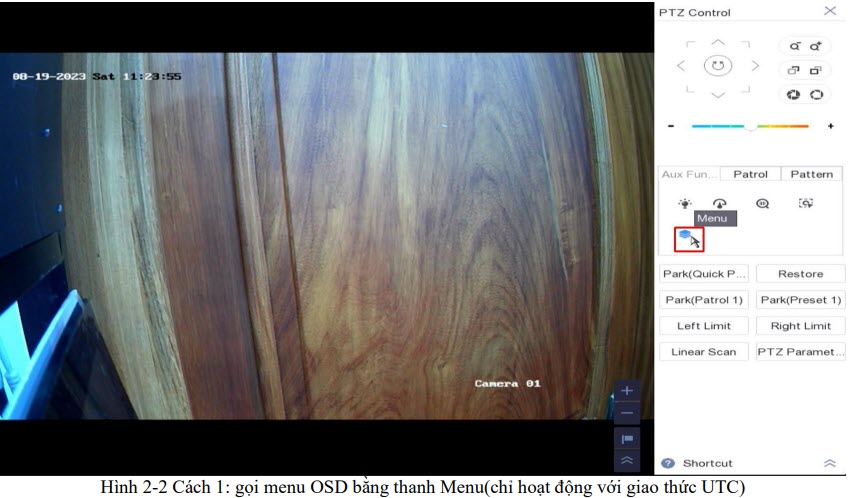

• Bước 2: Click vào menu OSD trên trình điều khiển PTZ Nếu bạn điều khiển Speed Dome sử dụng giao thức UTC PTZ bạn có thể gọi menu OSD bằng cách click chọn thanh Menu như hình 2-2.

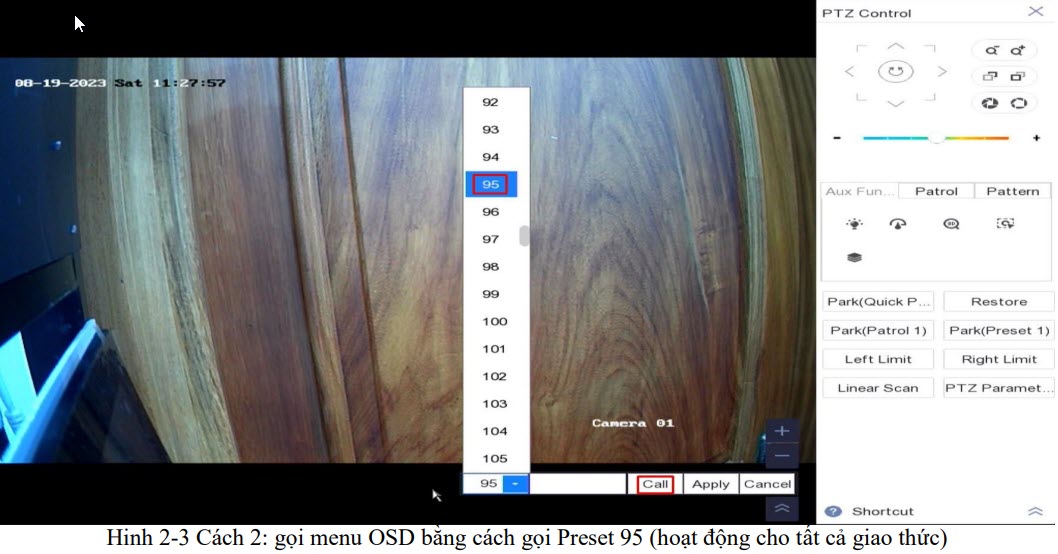

• Nếu giao thức đang sử dụng không phải là UTC, bạn có thể gọi Preset 95 để gọi menu OSD như thao tác ở hình 2-3

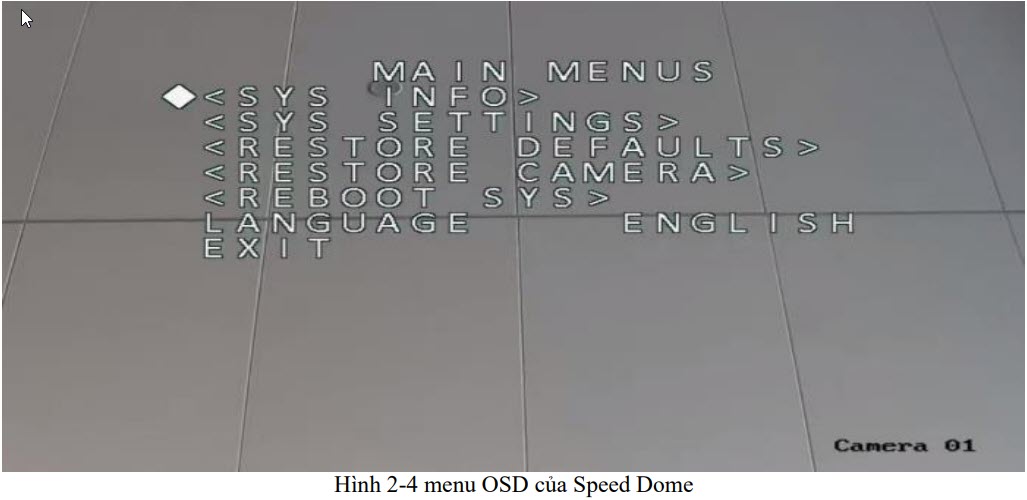

• Menu OSD của Speed Dome hiển thị như hình 2-4

2.1.2 Cấu hình thông số Baud Rate và Address của Speed Dome

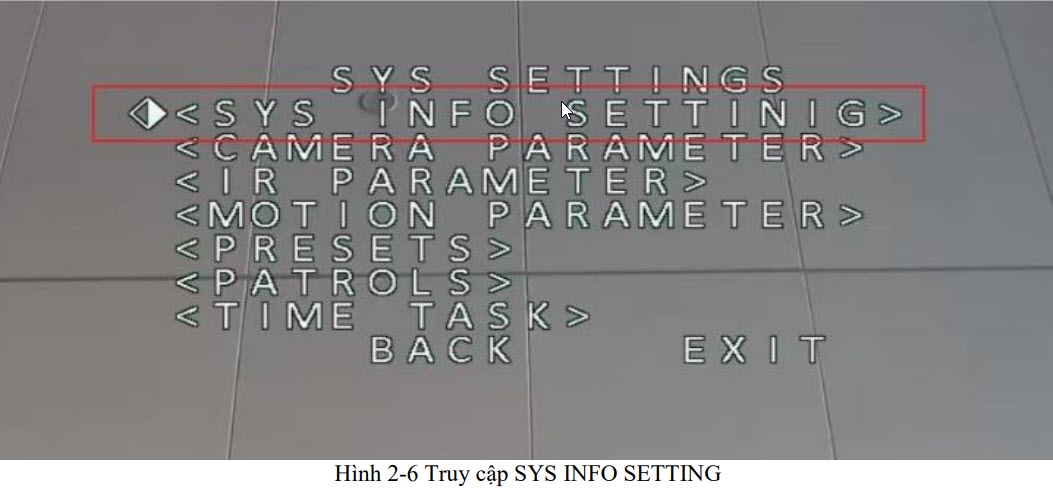

• Truy cập SYS SETTINGS trong Speed Dome bằng bước minh họa từ hình 2-5 đến 2-7

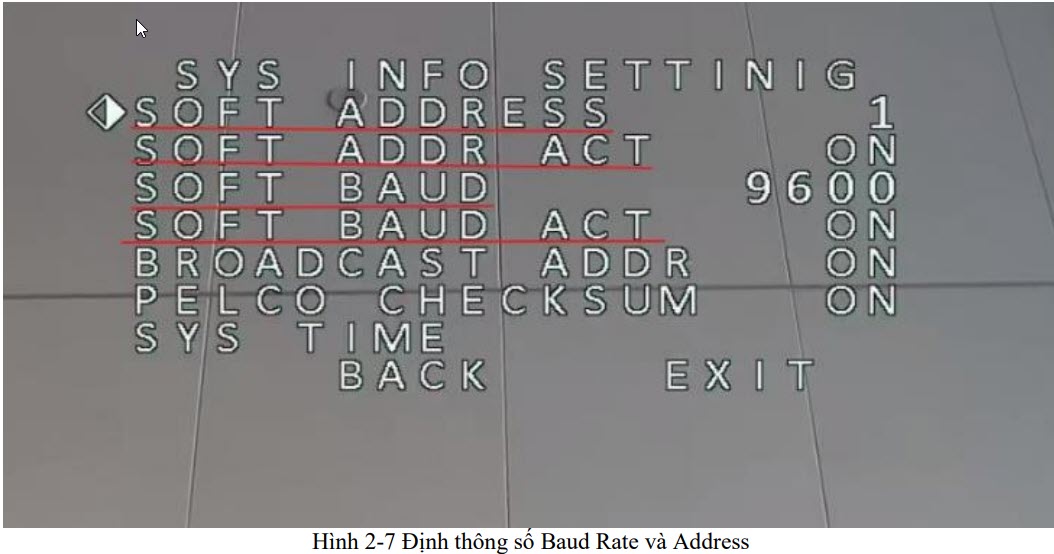

• Định thông số Address và Baud rate của Speed Dome trong hình 2-7, bạn cũng nên kích hoạt SOFT ADDR ACT và SOFT BAUD ACT. Soft Address là địa chỉ hợp lệ để kết nối với Speed Dome khi SOFT ADDR ACT là ON, có thể lựa chọn trong dải từ 0/1 (Pelco-D/P) đến 255. Soft Baud Rate là tốc độ truyền hợp lệ cho Speed Dome khi SOFT BAUD ACT được bật, với các tùy chọn là 2400, 4800, 9600 và 19200

2.2 Cấu hình DVR

• Bạn có thể cấu hình thông số DVR bằng 2 cách : giao diện Web và giao diện cục bộ

2.2.1 Cấu hình trên giao diện cục bộ

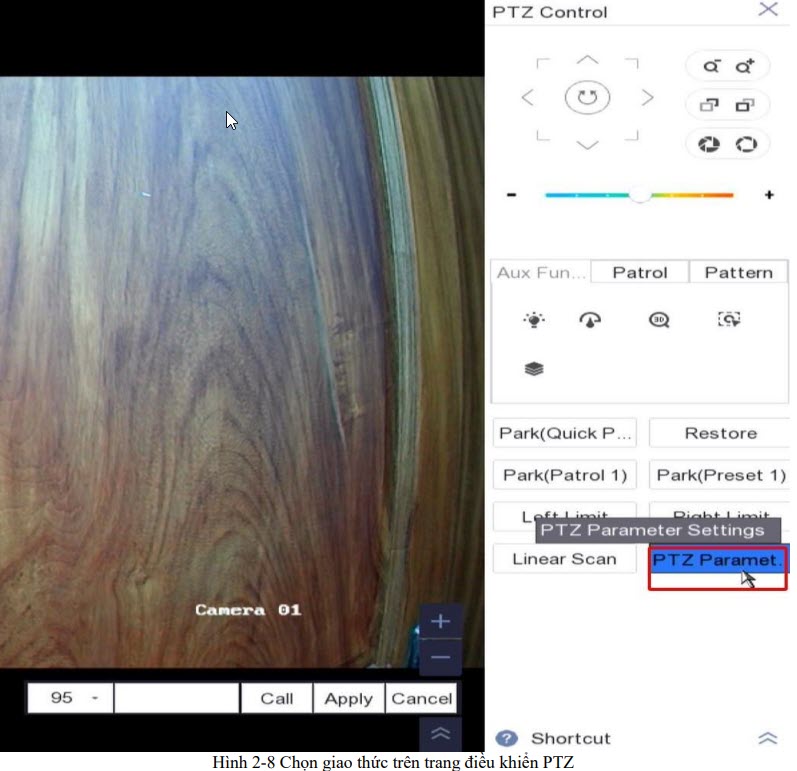

• Như hình minh họa 2-8, click chọn PTZ Parameter Settings trên bảng điều khiển PTZ

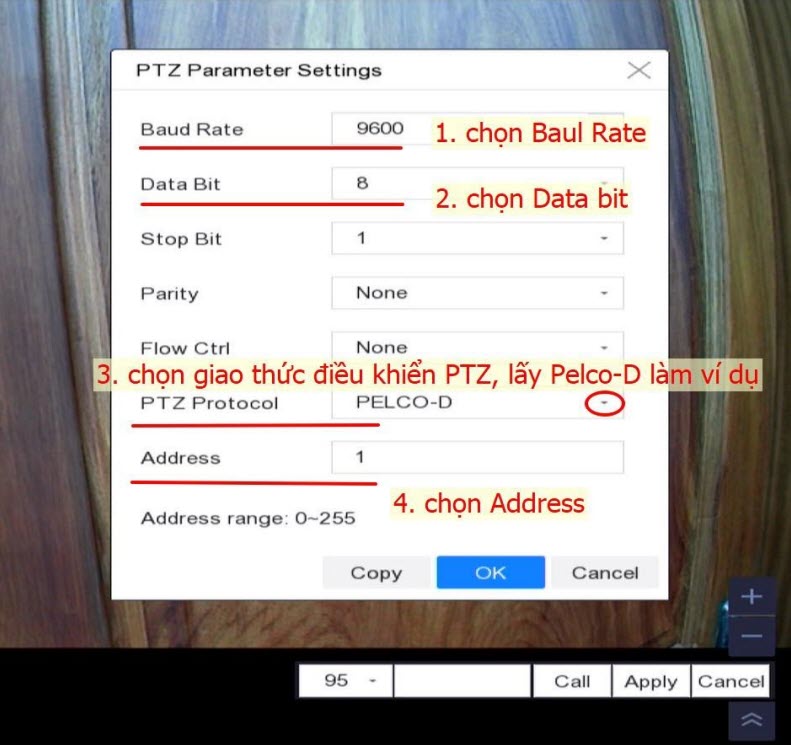

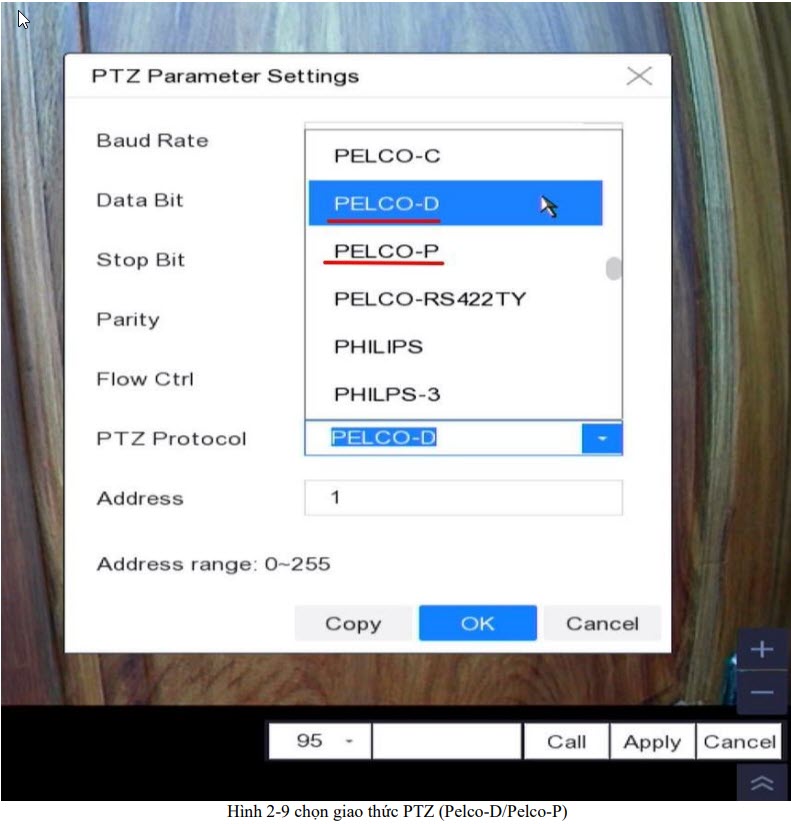

• Trong bảng điều khiển PTZ, định thông số của Baud Rate, Data Bit, PTZ Protocol và Address như hình 2-9

2.2.2 Cấu hình trên giao diện Web

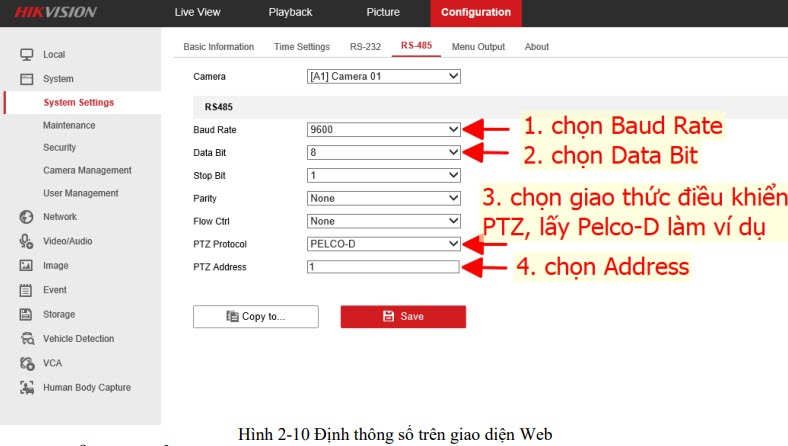

• Nếu bạn muốn cấu hình thông số DVR trên giao diện Web, bạn nên hoàn thành các cấu hình trong Configuration  System  System Settings  RS-485 (như hình 2-10). Tất cả các cấu hình phải giống các thông số tương đương trên Speed Dome.

3. Kiểm tra cấu hình

• Thông qua các cấu hình trên, bạn có thể kiểm tra xem các cấu hình có thành công không.

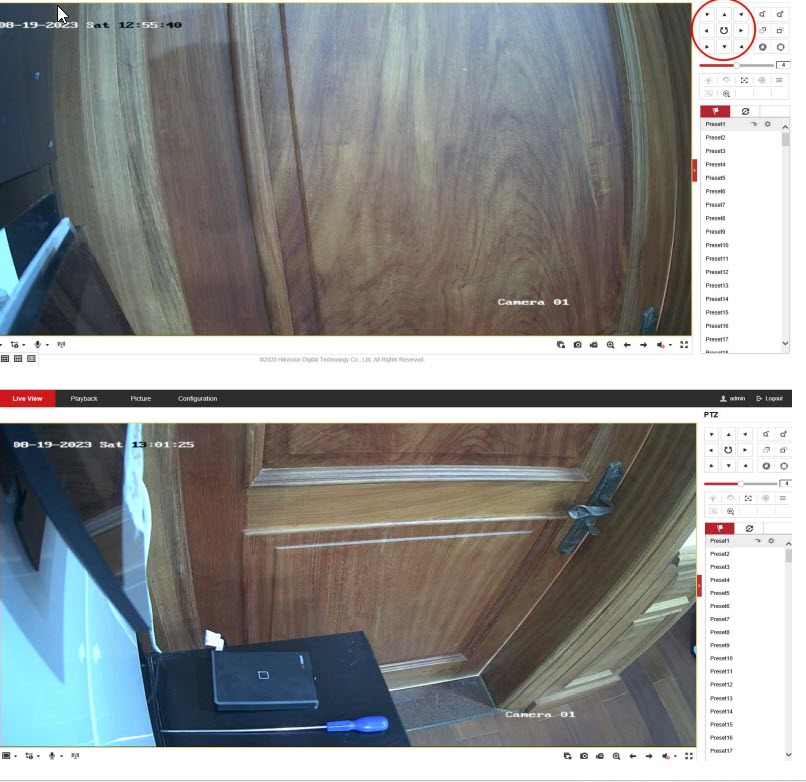

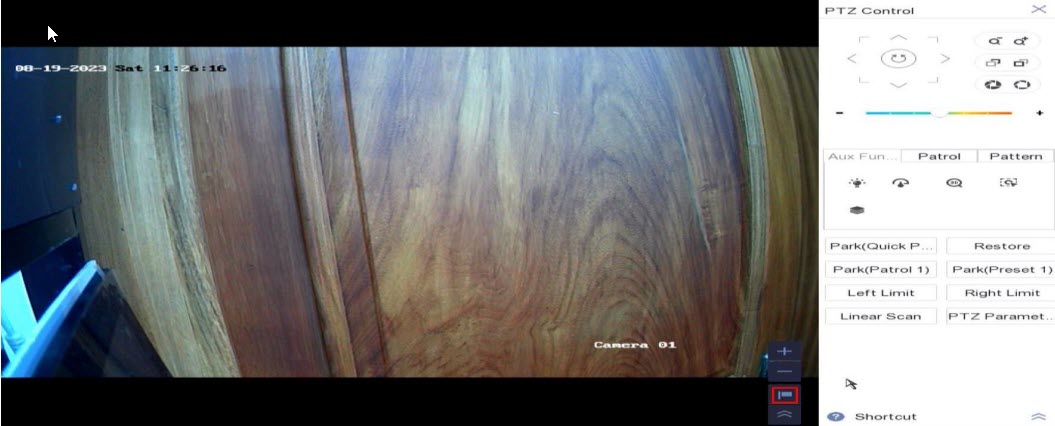

• Lấy hình 3-1 làm ví dụ, bạn có thể thấy màn hình trực tiếp đã thay đổi, có nghĩa là cấu hình đã hoạt động
