Hướng dẫn cấu hình chức năng Port Mirroring (Phản chiếu cổng) Trên Switch

20 Lượt xem

Mục lục [Ẩn]

I. Giới thiệu

Chức năng này cho phép bạn sao chép toàn bộ lưu lượng dữ liệu (traffic) từ một hoặc nhiều cổng (Mirrored Port) sang một cổng khác (Monitoring Port).

Bước 1: Truy cập menu Port Mirroring

Bước 2: Thiết lập Cổng Giám Sát (Monitoring Port) Cổng giám sát là cổng mà bạn sẽ cắm máy tính\dùng để theo dõi dữ liệu vào.

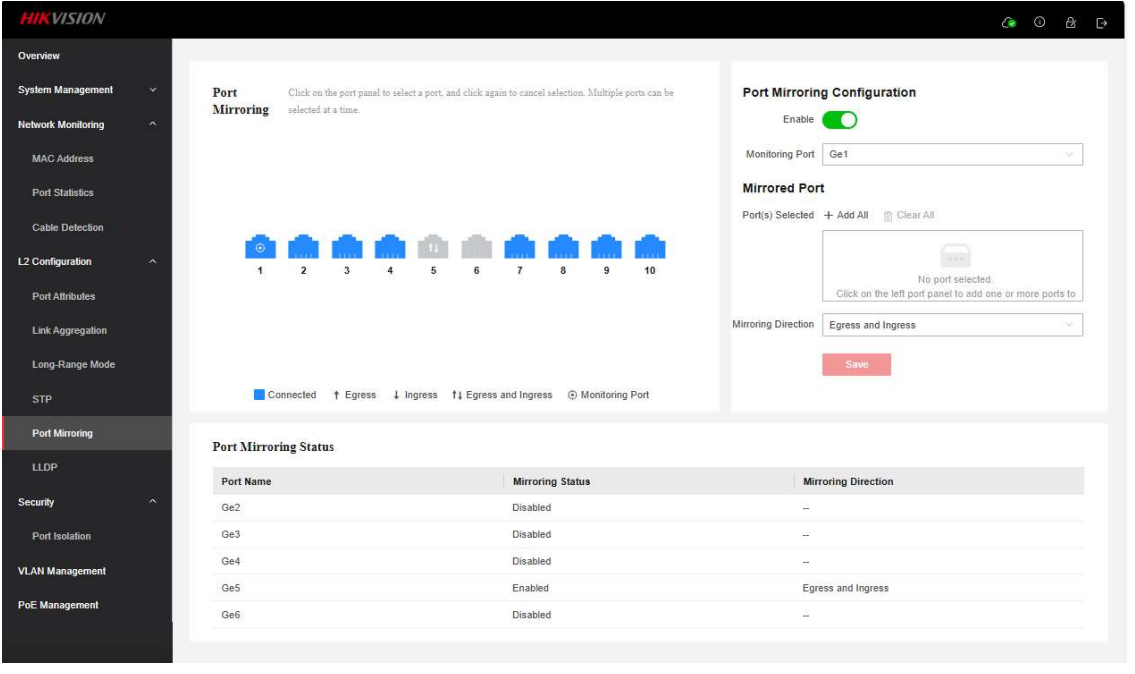

Tại phần Port Mirroring Configuration, gạt thanh trượt Enable sang màu xanh. Tại dòng Monitoring Port, chọn cổng mà bạn đang kết nối thiết bị phân tích (Ví dụ: Ge1).
Lưu ý: Khi một cổng được chọn làm Monitoring Port, biểu tượng của nó trên sơ đồ sẽ có hình vòng tròn đồng tâm (bia mục tiêu).

Bước 3: Chọn Cổng Cần Phản Chiếu (Mirrored Port) Đây là những cổng có lưu lượng dữ liệu mà bạn muốn "soi".

Nhấp chuột vào biểu tượng các cổng trên sơ đồ ở giữa màn hình (ví dụ cổng 2, 3, 4...) để chọn chúng. Các cổng được chọn sẽ xuất hiện trong danh sách Port(s) Selected ở bên phải.

Bước 4: Chọn hướng dữ liệu (Mirroring Direction) Bạn có thể chọn loại dữ liệu muốn sao chép:

Ingress: Chỉ sao chép dữ liệu đi vào cổng đó.
Egress: Chỉ sao chép dữ liệu đi ra khỏi cổng đó.
Egress and Ingress: Sao chép toàn bộ dữ liệu cả hai chiều (thường được sử dụng nhất).

Bước 5: Lưu cấu hình
