Hướng dẫn cài đặt VLAN của thiết bị Switch Hikvision

14 Lượt xem

Mục lục [Ẩn]

I. Giới thiệu

VLAN (Virtual Local Area Network) để phân tách mạng cho hệ thống camera hoặc thiết bị nội bộ.

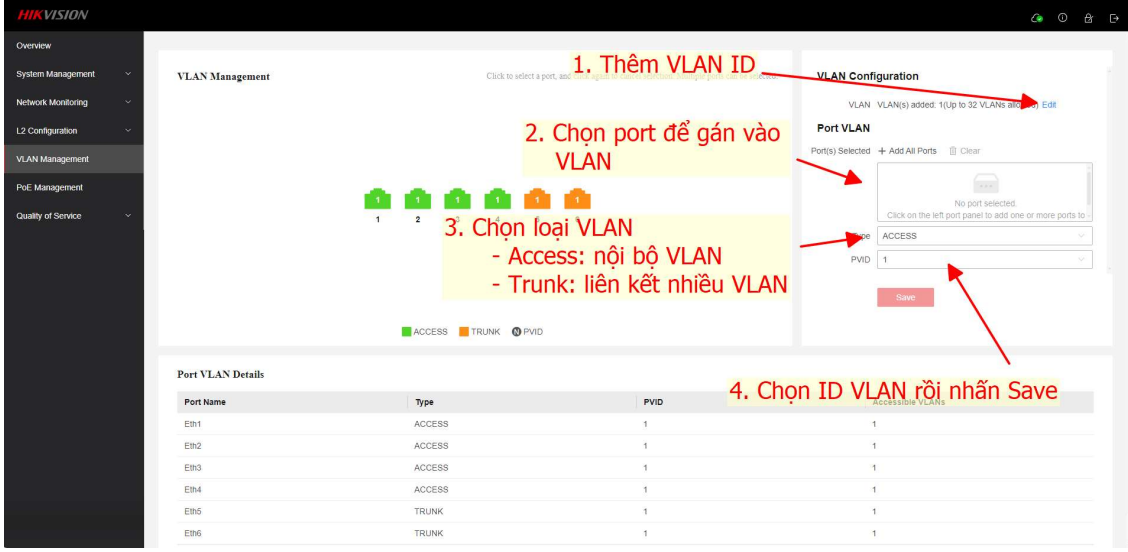

1. Tạo các ID VLAN (Global VLAN Configuration)

Trước khi gán cổng vào một VLAN, bạn cần khai báo các VLAN đó tồn tại trên thiết bị.

Bước 1: Nhìn sang góc trên bên phải tại mục Global VLAN Configuration.
Bước 2: Nhấn vào nút Edit bên cạnh dòng "VLAN(s) Added".
Bước 3: Nhập các ID VLAN bạn muốn tạo (Ví dụ: 10, 20, 30).
- Lưu ý: Thiết bị này cho phép tạo tối đa 32 VLAN.
Bước 4: Lưu lại để các ID này xuất hiện trong hệ thống.

2. Cấu hình các cổng (Port VLAN Configuration)
Sau khi đã có các ID VLAN, bạn sẽ thực hiện gán các cổng vật lý (từ 1 đến 10) vào các VLAN tương ứng

Bước 1: Chọn cổng
- Trên sơ đồ VLAN Management ở giữa màn hình, nhấp chuột vào các biểu tượng cổng (1, 2, 3...) mà bạn muốn cấu hình.
Bước 2: Chọn chế độ cổng (Type)
Tại khung Port VLAN Configuration bên phải, chọn loại cổng:
- ACCESS: Dùng cho các thiết bị cuối như Camera, máy tính, đầu ghi (NVR). Cổng này chỉ thuộc về duy nhất một VLAN.
- TRUNK: Dùng để kết nối giữa Switch này với Switch khác hoặc với Router. Cổng Trunk có khả năng truyền tải dữ liệu của nhiều VLAN cùng lúc.
Bước 3: Thiết lập PVID (Port VLAN ID)
- PVID là ID của VLAN mà các dữ liệu không gắn thẻ (untagged) sẽ được gán vào khi đi vào cổng đó.
- Nếu bạn chọn Type là ACCESS, hãy chọn PVID tương ứng với VLAN bạn muốn cổng đó thuộc về (Ví dụ: Cổng 1 cho Camera, đặt PVID là 10).
Bước 4: Lưu cài đặt
- Nhấn nút Save màu đỏ để áp dụng cấu hình cho các cổng đã chọn

3. Kiểm tra chi tiết (Port VLAN Details)
Sau khi cấu hình, bạn có thể kiểm tra lại kết quả tại bảng Port VLAN Details ở phía dưới cùng:

Port Name: Tên cổng (Ge1, Ge2...).
Type: Chế độ đã chọn (Access/Trunk).
PVID: VLAN mặc định của cổng đó.
Accessible VLANs: Danh sách các VLAN mà cổng đó có quyền truy cập/truyền dữ liệu.
